创建钢网时Gerber文件各层的作用

发布于:2019-10-03 13:59来源:365bet在线网投 作者:365bet新手开户指南 点击:

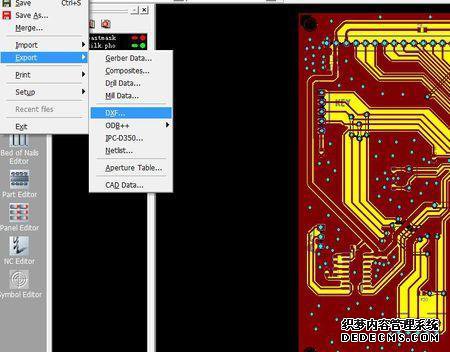

1)芯片层和电路层焊盘点与物理PCB上的裸铜焊盘点相同。
这是开口(所需层)大小的基础。2)焊接面罩可以清楚地知道焊盘的位置。这是因为焊接面罩被设计为大于实际点。对于焊盘,不可能仅打开焊接面罩。模板(一些客户说本地模板工厂不提供电路层。因为有物理掩模,所以可以用焊接掩模来完成。对于精度不高的PCB,则可以使用)只能用作位置参考图层。
3)丝印层可以区分哪个组件是特定的垫。某些焊盘点是要处理的基本组件。(示例:数据包0805,二极管和外部焊盘看起来相同,但是您是否需要考虑该0805?并且由于未使用二极管,因此如果未提供丝网印刷层,则无法区分。
丝网印刷不可用。也可以使用PDF丝网印刷。否则,由于工程不清晰,无法定期更改订单。4)穿孔层可能知道某些垫是互补的,但是在某处是否有孔以防止孔不必要地打开并在刷牙时泄漏到另一侧??O操作。如果无法提供孔层,则公司对之前的情况概不负责。
摘要:您可以创建没有第3或第4点的钢网格。
有经验的工程人员(对于相对简单的PCB)可以通过焊接面罩了解孔的位置,并且无需丝网印刷即可知道焊盘是什么(封装和二极管除外)
