线性和转换增益是混频器性能的重要指标。
在接收器处，混频器具有恒定的转换增益，以减少在混频器背面设计模块的难度。这对于提高性能和对系统噪声的敏感性很有用。
线性决定混频器可以处理的最大信号强度。
随着现代通信系统对性能的要求越来越高，在接收系统（这里是混频器）中使用的下变频器和在发射机系统中使用的上变频器的线性都必须提高。
因此，具有高增益和高线性度的混频器的设计已成为行业热点。
在CMOS电路设计中，经常使用多路复用和电流注入技术来提高线性度和电路转换增益。
但是，电流注入技术只能增加转换增益，因为注入电流必须足够大才能获得更好的转换增益和噪声系数，但不能用于低功耗应用。
该文档使用电流复用技术和本地振荡器信号的均匀谐波设计了一种高增益，高线性度的混频器。
1电路设计与分析
1。

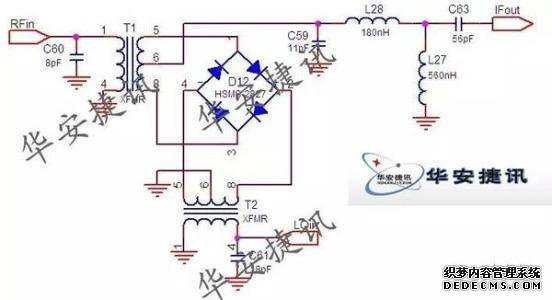

1个电路配置
在大多数接收机拓扑中（图1），可以通过本地振荡器信号路径和RF信号路径之间的耦合来对本地振荡器信号进行滤波。寄生电容或基板。
一个路径是本地振荡器（LO）信号在中频（IF）输出处经过滤波，另一条路径不仅是LO信号通过电容耦合直接输入到混频器中。就是那个尽管是并行的，但它在LNA的输入处经过滤波，并由LNA放大。在变频器输入处，将本振信号与放大的本振泄漏信号组合在一起，注入到混频器输入中，该混频器输入直接转换为中频，因此零中频接收器系统的直流偏移会干扰有用信号。的
同时，直接过滤到IF端口的本地振荡器信号会减小IF信号的动态范围。
均匀的谐波混频器可以改善耦合引起的这种影响。
通用接收器拓扑
